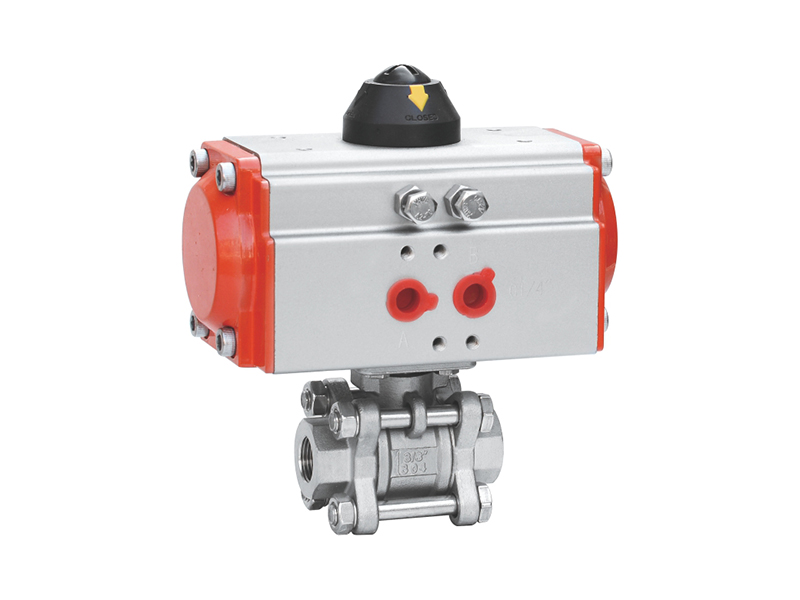

三片式气动球阀
性能规范
| 设计制造 |
ASMEB16.34 |
| 检查与测试 |
API598 |
| 连接端形式 |
牙口，NPT或BSPT/套连接堆焊连接 |
| 适用温度范围 |
-29℃~120℃ |
| 驱动形式 |
电动/气动 |
材料列表
| 部件名称 |
材质 |
| 本体 |
A351-CF8M |
A351-CF8 |
| 阀盖 |
A351-CF8M |
A351-CF8 |
| 球 |
A351-CF8M |
A351-CF8 |
| 中口 |
SUS316 |
SUS304 |
| 阀座 |
PTFE/RTFE/TFM1600PEEK |
| 大薄 |
PTFE |
| 中口 |
REINFORCED/FTFE |
| O型圈 |
VTTON |
| 碟簧 |
SUS301 |
| C型扣簧 |
SUS304 |
| 连接螺栓 |
ASTMA193-E8 |
| 螺帽 |
ASTMA194-8 |
| 垫片 |
SUS304 |
| 连接螺栓 |
ASTMA193-E8 |
| 螺帽 |
ASTMA194-8 |
| 气动执行器 |
- |

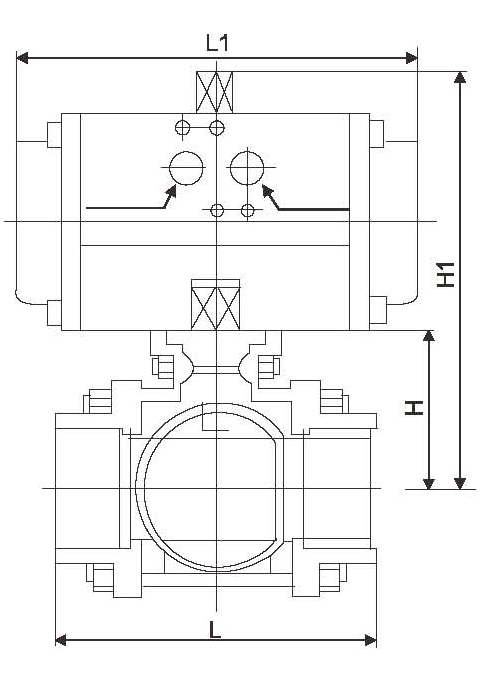

外形尺寸
| DN |
L |
L1 |
H |
H1 |
LSOS211 |
| R1/2" |
75 |
137 |
36.5 |
125.5 |
F04/F04 |
| 1/2" |
62 |
137 |
36.5 |
125.5 |
F03/F04 |
| 3/4" |
71 |
137 |
39.5 |
128.5 |
F03/F04 |
| 1" |
77 |
137 |
47.5 |
136.5 |
F03/F04 |
| 1-1/4" |
92 |
137 |
53.5 |
142.0 |
F03/F04 |
| 1-1/2" |
101 |
154 |
61.5 |
166.5 |
F05 |
| 2" |
122 |
154 |
70.5 |
175.5 |
F06 |
