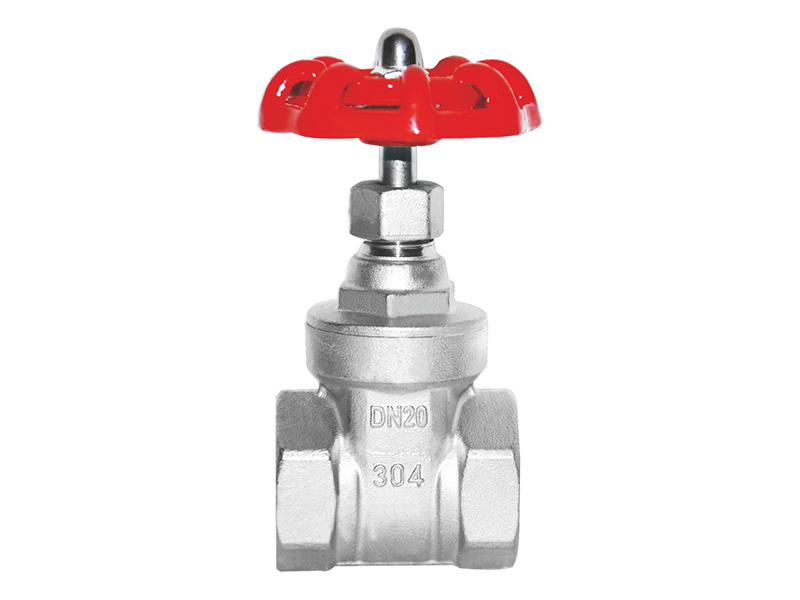

内螺纹水暖闸阀
性能规范
| 公称压力 |
PN1.6，2.5，4.0，6.4MPa |
| 强度试验压力 |
PT2.4， 3.8， 6.0， 9.6MPa |
| 低压气密封试验压力 |
0.6MPa |
适用介质
| Z15W-(16-64)C |
水、油品、气 |
| Z15W-(16-64)P |
硝酸类 |
| Z15W-(16-64)R |
醋酸类 |
| 适用温度 |
-20℃~180℃ |
材料列表
| 部件名称 |
材质 |
| 阀体 |
不锈钢CF8M CF8 |
| 阀盖 |
不锈钢CF8M CF8 |
| 闸板 |
不锈钢CF8M CF8 |
| 阀杆 |
不锈钢SS316 304 |
| 线条 |
聚四氟乙烯PTFE |
| 止推垫片 |
聚四氟乙烯PTFE |
| 填料 |
不锈钢304 |
| 填料压套 |
不锈钢SS316 304 |
| 填料压盖螺母 |
不绣钢SS316 304 |
| 手轮 |
- |
| 金属垫片 |
不锈钢SS304 |
| 弹垫 |
不锈钢SS304 |
| 螺帽 |
不锈钢SS304 |

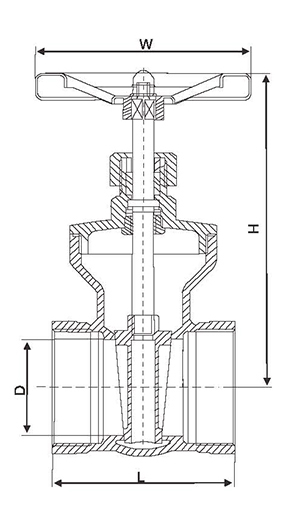

外形尺寸
| DN |
L |
D |
H |
W |
| 15 |
43 |
18 |
80 |
53 |
| 20 |
45 |
24 |
90 |
53 |
| 25 |
52 |
30 |
100 |
53 |
| 32 |
56 |
40 |
110 |
78 |
| 40 |
62 |
45 |
130 |
78 |
| 50 |
68 |
57 |
140 |
78 |
| 65 |
85 |
69 |
170 |
126 |
| 80 |
92 |
85 |
195 |
126 |
| 100 |
105 |
104 |
230 |
126 |
