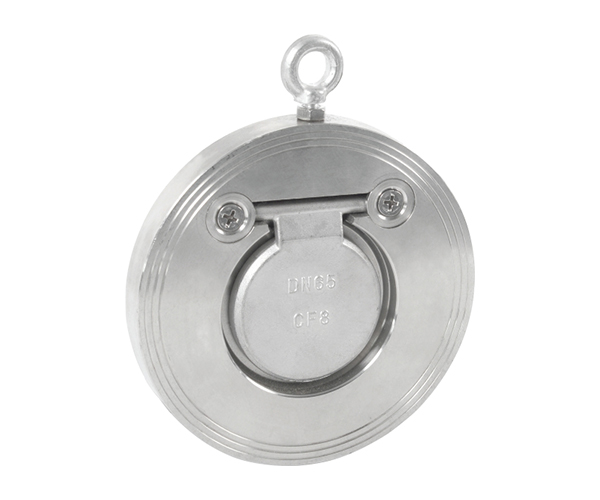

    • 单瓣旋启式止回阀/国际
    外形尺寸
    公称压力
    PN
    （Mpa）    		 公称通径
    PN
    （Mpa）    		 尺寸(mm) 配管法兰（供参考）
    L D D1 螺栓孔中心
    圆直径D1    		 螺孔数量 螺孔直径d
    PN1.0MPa 50 17 108 25 125 4 M16
    65 17 128 38 145 4 M16
    80 18 142 46 160 8 M16
    100 18 162 71.5 180 8 M16
    125 19 192 95 210 8 M16
    150 19 218 114 240 8 M20
    200 29 273 146 295 8 M20
    250 29 328 188 350 12 M20
    300 38 378 216 400 12 M20
    350 38 438 263 460 16 M20
    400 51 489 305 515 16 M24
    450 60 539 356 565 20 M24
    500 64 594 406 620 20 M24
    600 70 696 482 725 20 M27

    外形尺寸
    公称压力
    PN
    （Mpa）    		 公称通径
    PN
    （Mpa）    		 尺寸(mm) 配管法兰（供参考）
    L D D1 螺栓孔中心
    圆直径D1    		 螺孔数量 螺孔直径d
    PN1.6MPa 50 16 108 25 125 4 M16
    65 16 128 38 145 4 M16
    80 17 142 46 160 8 M16
    100 18 162 71.5 180 8 M16
    125 19 192 95 210 8 M16
    150 19 218 114 240 8 M20
    200 29 273 140 295 12 M20
    250 29 328 188 355 12 M24
    300 38 384 216 410 12 M24
    350 38 444 263 470 16 M24
    400 51 496 305 525 16 M27
    450 60 556 356 585 20 M27
    500 64 618 406 650 20 M30
    600 70 732 482 770 20 M33

    外形尺寸
    公称压力
    PN
    （Mpa）    		 公称通径
    PN
    （Mpa）    		 尺寸(mm) 配管法兰（供参考）
    L D D1 螺栓孔中心
    圆直径D1    		 螺孔数量 螺孔直径d
    PN2.5MPa 50 19 109 25 125 4 M16
    65 19 129 38 145 8 M16
    80 19 144 46 160 8 M16
    100 19 168 71.5 190 8 M20
    125 19 196 95 220 8 M24
    150 29 224 114 250 8 M24
    200 29 284 140 310 12 M24
    250 38 341 188 370 12 M27
    300 51 401 216 430 16 M27
    350 51 458 263 490 16 M30
    400 51 515 305 550 16 M33
    450 76 565 356 600 20 M33
    500 83 622 406 660 20 M33
    600 90 732 482 770 20 M36

    对夹蝶式止回阀

    外螺纹球阀
